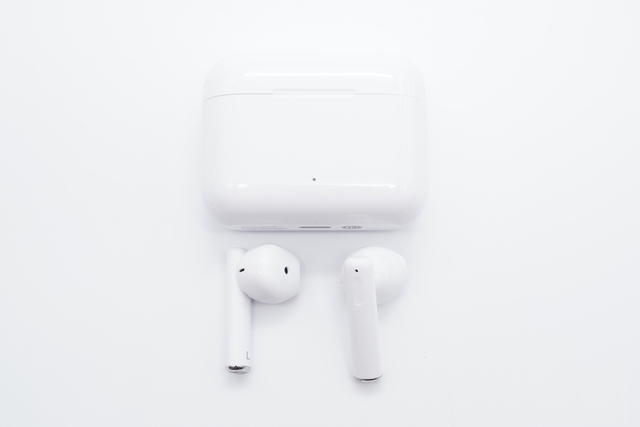

榮耀親選推出了迭代升級產品Earbuds X2無線耳機，采用輕巧半入耳式設計，提供更舒適的佩戴體驗。
榮耀親選Earbuds X2真無線耳機在功能配置上，采用了定制12mm生物振膜動圈單元，提供澎湃低音和開闊聲場；升級藍牙5.2技術，支持AAC音頻解碼，提供更豐富的聲音細節和更低功耗的穩定連接。還應用了神經網絡通話降噪算法，搭配雙麥克風單元，實現越級的清晰通話效果；擁有單次6小時和整體超過28小時的續航時間 。
下面讓我們來看下這款產品的拆解吧~
充電盒拆解

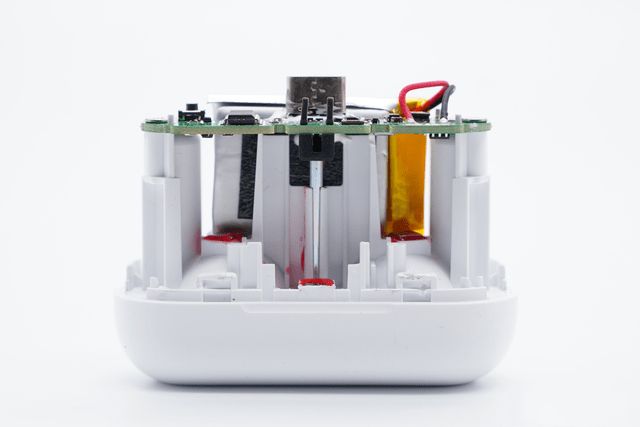

座倉內部結構正面一覽。

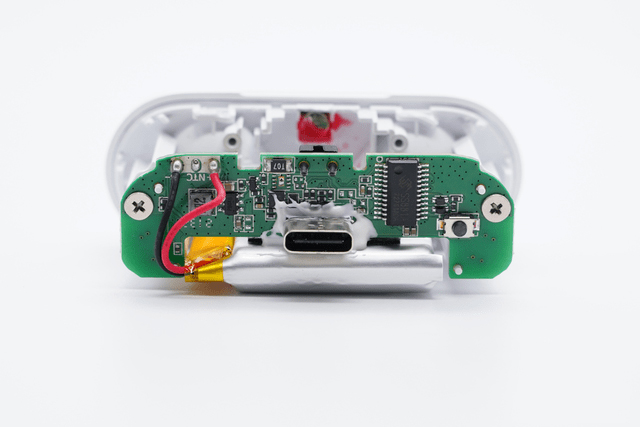

底部通過螺絲固定主板。

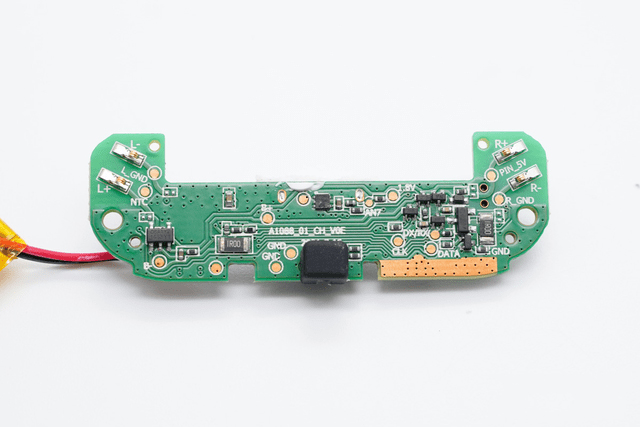

主板另一側電路一覽。

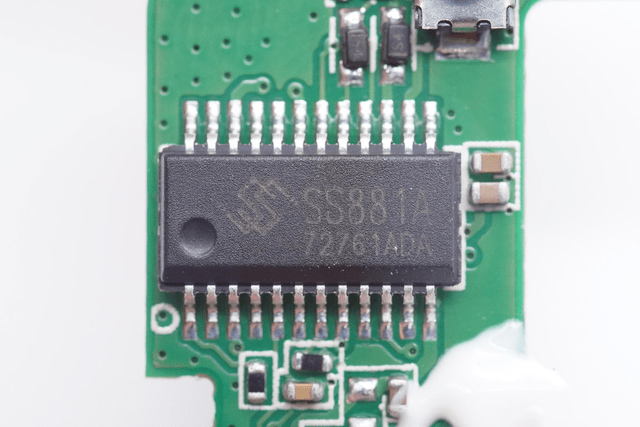

SinhMicro昇生微電子SS881A單片機。SS881X系列是昇生微POWR MCU系列的產品之一，單片機具有豐富的接口功能和靈活的配置模式，支持不同的低功耗選項，適用于需要電池充電以及智能控制的便攜式電子產品，可通過軟件靈活配置電池的充電電壓和電流，同時還內置完善的保護功能，而且芯片本身已經通過了IEC62368認證。使用昇生微的單片機可為TWS耳機等產品帶來精簡的外圍，優秀的性能和靈活便捷的開發。
昇生微SS881X輸入支持14V耐壓，高壓版本支持40V耐壓，支持多種復位方式，內置8通道12位ADC，用于電流電壓采集。內置電容觸摸按鍵傳感器，支持I2C和UART接口，集成燒錄/調試接口，支持整機升級。內置四路PWM信號輸出，可用于呼吸燈驅動。
據了解，針對TWS智能充電倉應用，昇生微提供了完整的開發者套件，包括與主流耳機平臺的雙向通信功能，滿足客戶項目快速落地的需求。昇生微SS881系列共5個型號，采用SOP16、SSOP24和QFN24封裝，滿足多種產品應用。
小米、OPPO、萬魔、漫步者、紅米、紫米、realme、FIIL、Anker、聯想、聆耳、阿思翠、努比亞、雷蛇、HTC、聲闊、小度等品牌在內的多款TWS耳機充電盒均大量采用了昇生微的方案。
耳機拆解

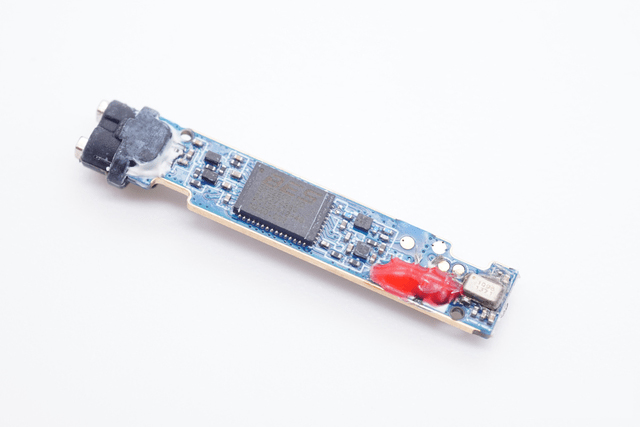

主板一側電路一覽。

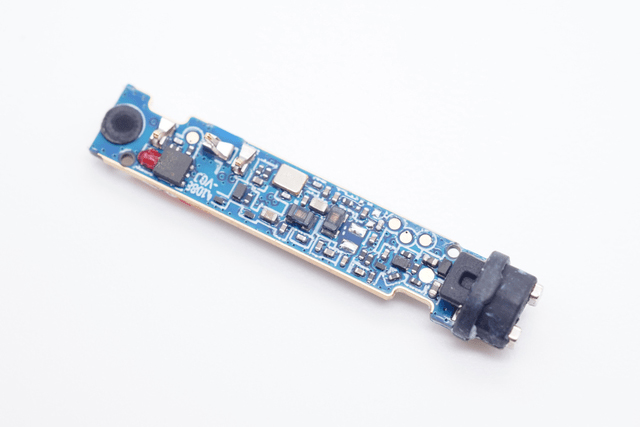

主板另一側電路一側。

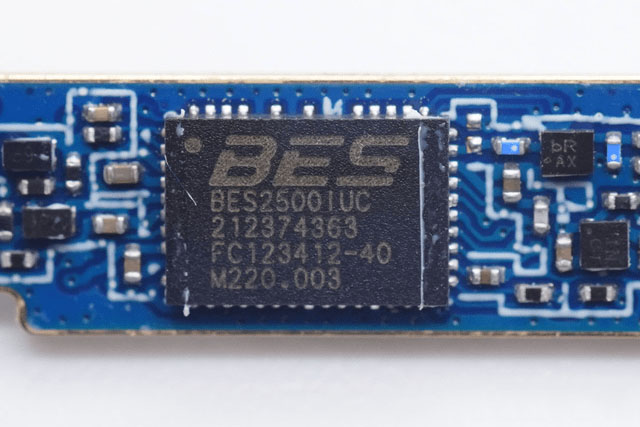

BES恒玄BES2500系列藍牙音頻SoC，是恒玄新一代藍牙音頻SoC，均支持藍牙5.2，不同后綴配置和功能不相同。恒玄BES2500IUC/IU/IZ系列，支持藍牙5.2，超低底噪，512K SRAM, 2M/4M FLASH，為高性價比方案。
目前榮耀、OPPO等品牌旗下多款產品已采用了BES2500系列，三星、小米、OPPO、JBL、萬魔、榮耀、百度、一加、傳音等品牌的真無線耳機大量采用了恒玄的方案。

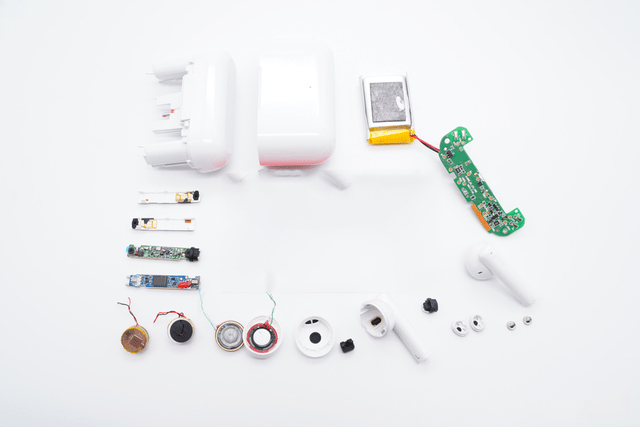

榮耀親選Earbuds X2無線耳機拆解全家福。
總結：
榮耀親選Earbuds X2依舊保持著榮耀對于旗下產品的高品質要求，外觀上純白色的機身搭配光滑圓潤的工藝處理，具有著非常不錯的質感表現。半入耳式設計，相較于上代也進一步提升了佩戴聆聽的舒適性。
內部結構配置方面，充電盒內置500mAh鋰離子軟包電池，配備有穩先微WSDY06A1Y2N鋰電池保護IC；主板上采用了Type-C接口輸入電源，采用了防燒口設計，由昇生微電子SS881A單片機為內置電池充電，并可靈活配置充電電壓、電流，支持完整的保護功能；由鈺泰 ETA1061同步升壓轉換器，將內置電池升壓為耳機充電。
耳機內部采用了12mm生物振膜動圈單元和億緯鋰能的鋼殼扣式電池。主板上，末端設置為耳機充電的銅柱，采用了更優的銠釕工藝；藍牙音頻SoC采用了恒玄BES2500IUC高性價比方案，超低底噪，支持藍牙5.2，擁有512K SRAM, 2M/4M FLASH，支持OTA升級；內置兩顆MEMS麥克風，配合神經網絡通話降噪算法，智能過濾環境噪音，用以提供清晰的語音通話效果。
