1.產品概況
HT71663是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。 HT71663具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供最高13V的輸出電壓。HT71663采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT71663工作在PWM 模式。在輕負載條件下，該器件工作在可提高效率的PFM模式。HT71663還支持可編程的軟啟動，以及可調節的開關峰值電流限制。此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
2.應用
?快充移動電源 ?電子煙
?USB TYPE-C 電源傳輸 ?拉桿音箱
?平板電腦，筆記本電腦 ?POS機終端

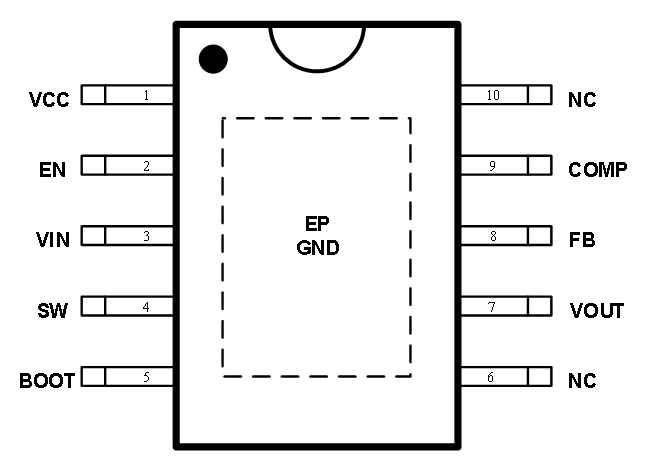

3.引腳圖
4.特點
93% (VIN = 7.4V, VOUT=12V, IOUT =3A) 92% (VIN = 3.6V, VOUT=9V, IOUT =1A)?低關斷功耗，關斷電流1uA?內部固定開關頻率：~450kHz?輸出過壓 (14V)、逐周期過流、熱關斷等保護
?ESSOP10，無鉛超薄封裝

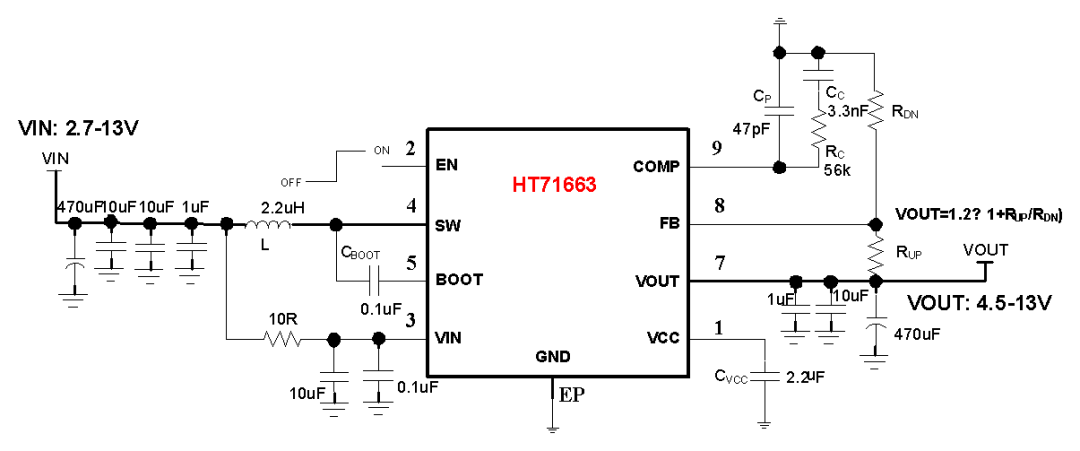

5.應用圖與曲線
