進入2023年，開放式真無線耳機迎來了快速發展，基于使用時無需入耳的特性，提升了長時間佩戴的舒適性，以及室外佩戴耳機的安全性，受到了眾多消費者的關注。而在目前的開放式耳機中，又分為了掛耳式和耳夾式兩種產品形態，后者猶如配飾，佩戴更加個性時尚，而此次將要拆解的便是魔聲推出的一款耳夾式的耳機。
MONSTER魔聲OPEN EAR101開放式藍牙耳機擁有著與TWS耳機相同的設計，由充電盒+兩只獨立的耳機組成，耳機采用了耳夾式的獨特設計。功能配置上，搭載10mm動圈喇叭，支持魔聲PURE音效；支持藍牙5.3，支持單/雙耳模式；支持通話降噪，淡化環境噪音，提供清晰通話；續航方面，耳機單次續航時間約6小時，搭配充電盒整體續航時間約18小時。下面再來看看這款產品的詳細拆解報告吧~
一、Monster魔聲Open Ear 101開放式藍牙耳機開箱
魔聲OPEN EAR101開放式藍牙耳機包裝盒延續了家族式的設計風格，正面展示有佩戴場景圖，產品名稱和開放式設計的產品特點。包裝盒背面介紹有產品的功能特點：開放式設計、高清通話、USB-C充電接口、超輕舒適 無感體驗。出品商：深圳市玖木通科技有限公司，經銷商：深圳市玖木通科技有限公司。包裝盒側邊展示有產品的功能特點和藍牙標志。

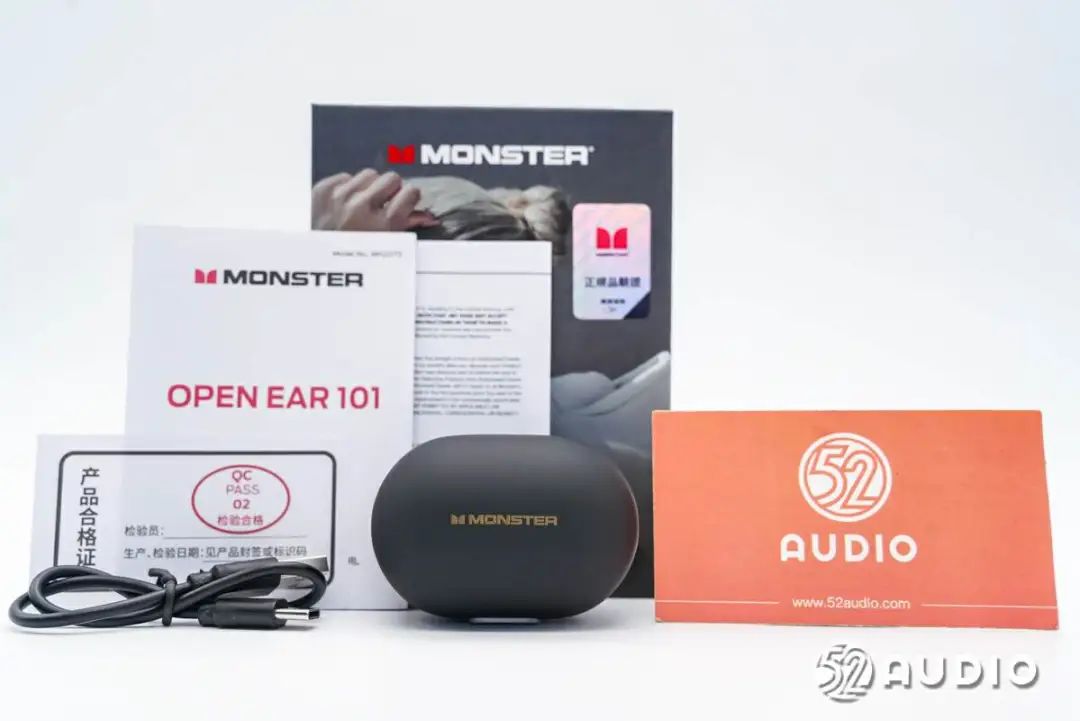

包裝盒內部物品有耳機、充電線、產品說明書和產品合格證。充電線采用了USB-A To Type-C接口。魔聲Open Ear 101耳夾式耳機充電盒設計非常圓潤飽滿，猶如一個“太空艙”，機身采用了啞光質感，正面開蓋處設計有便于開啟的“OPEN”銀色橢圓形結構，同時提升了產品質感。

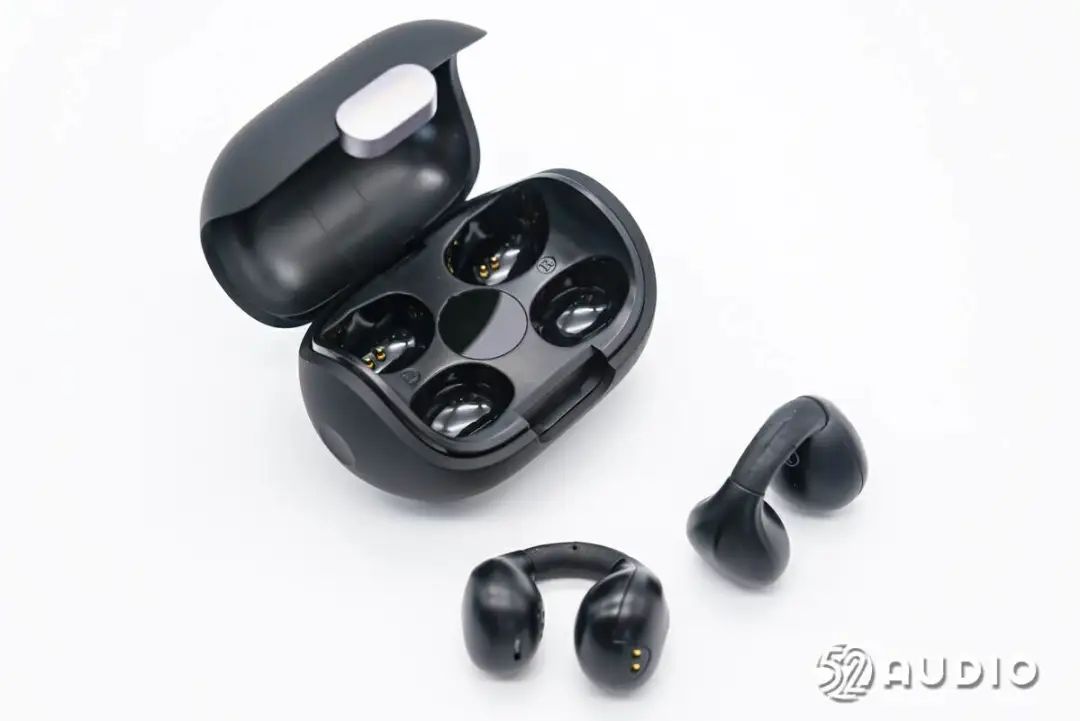

打開充電盒蓋，座艙內部耳機放置狀態一覽，能夠非常便捷的取放佩戴。
魔聲Open Ear 101耳機由彈性懸臂銜接兩側腔體，懸臂通過硅膠材質包裹，提升與耳廓接觸的舒適性和防滑性。耳機外側腔體外觀一覽，水滴形設計，設置有麥克風拾音孔。機身底部外觀一覽，外側腔體設置為耳機充電的金屬觸點，內側腔體設置條形揚聲器出音孔。
二、Monster魔聲Open Ear 101開放式藍牙耳機拆解

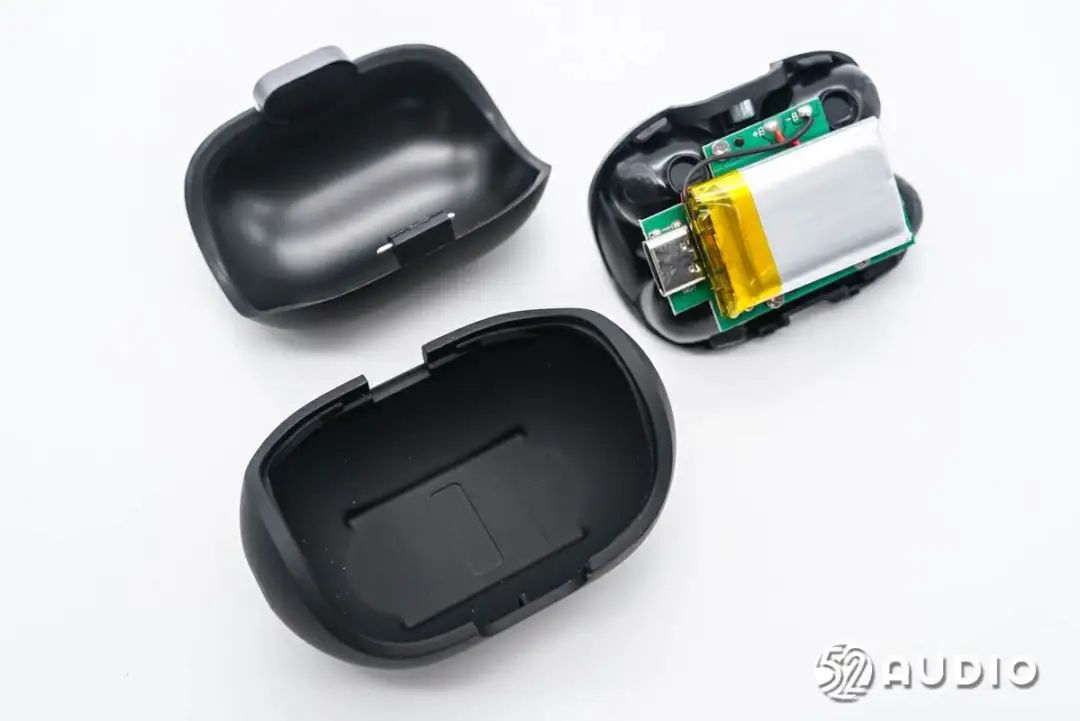

充電盒拆解，拆開充電盒外殼，取出內部座艙結構。
充電盒外殼內側結構一覽。

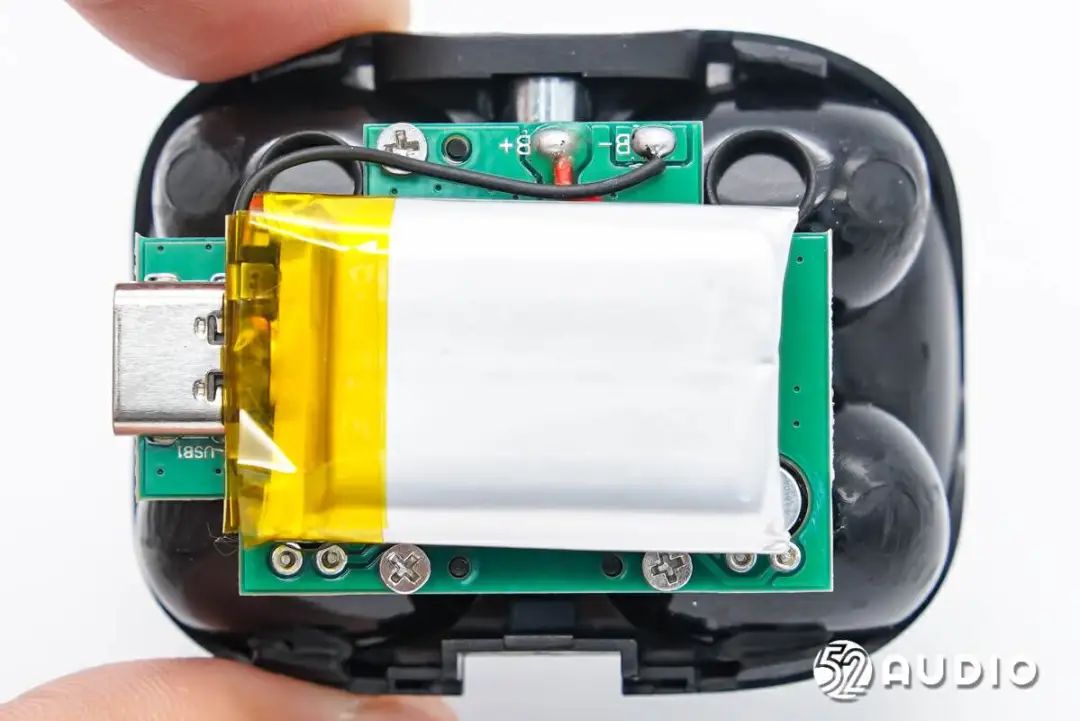

座艙底部結構一覽，電池固定在主板上，主板通過螺絲固定在座艙上。

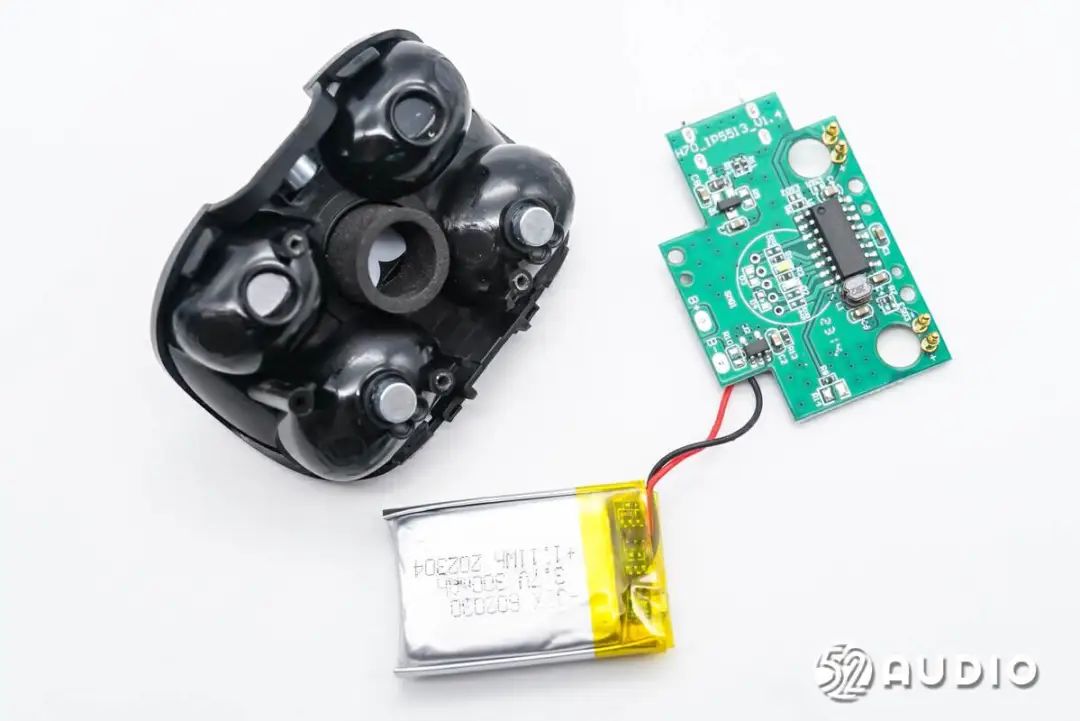

卸掉螺絲，取掉座艙上的元器件，電路設計非常簡潔，僅包括電池和主板單元。

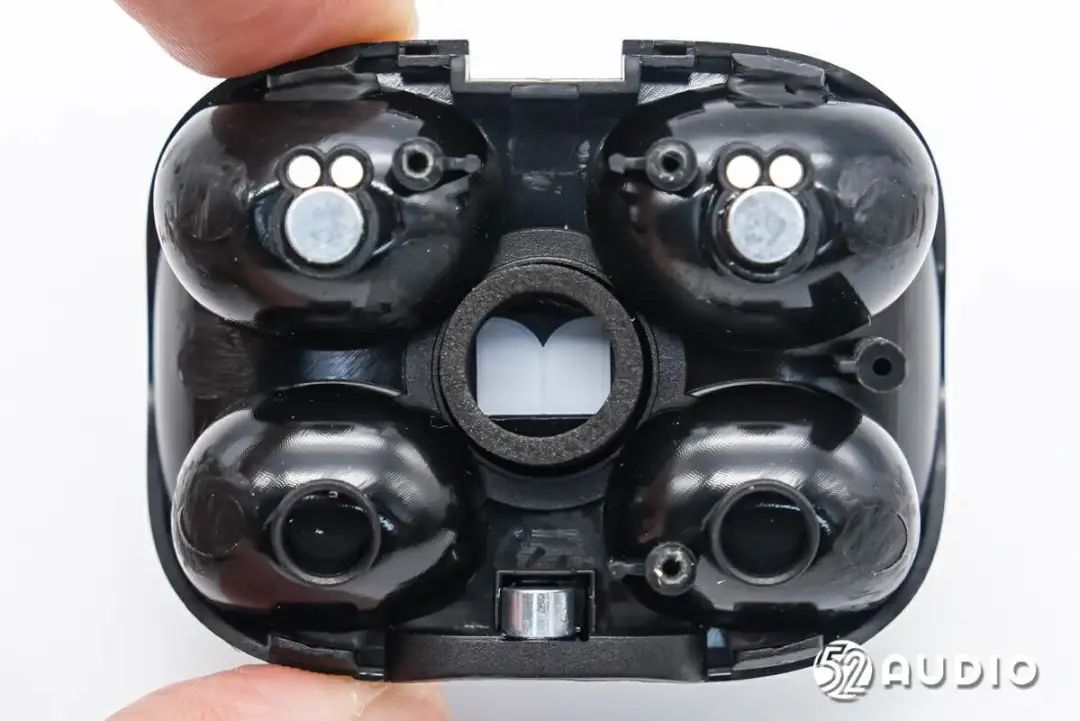

座艙底部結構一覽，設置有三顆磁鐵用于吸附充電盒蓋和耳機固定；中間設計有魔聲品牌LOGO的指示燈導光柱，通過黑色海綿罩遮光。

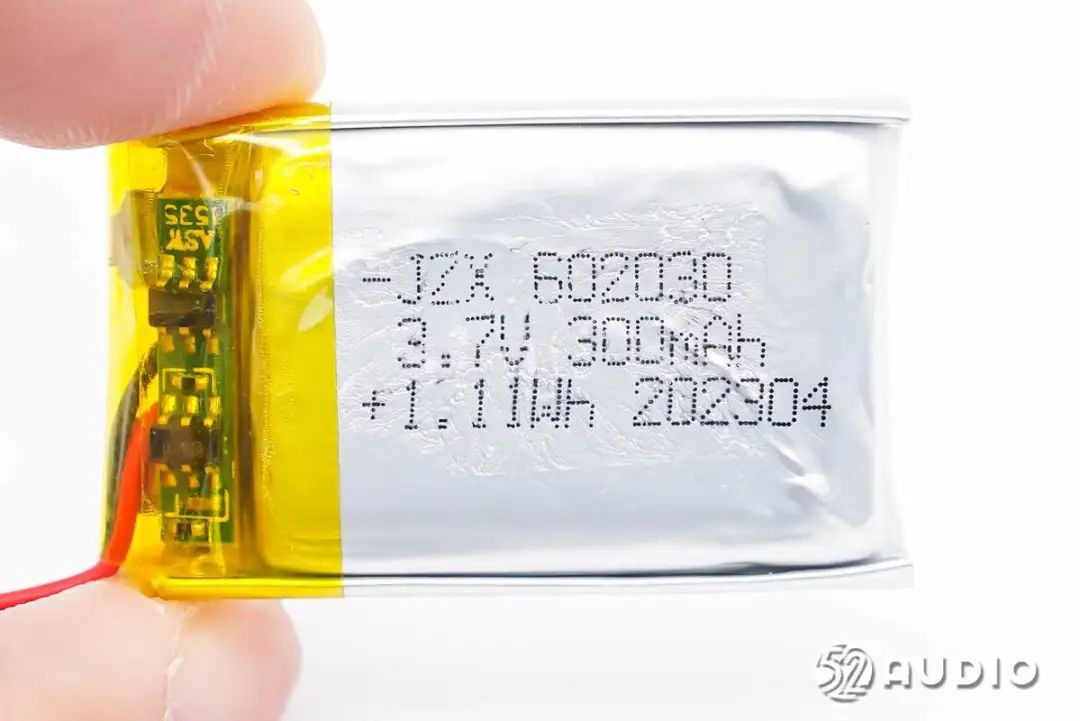

充電盒內置鋰電池型號：JZX 602030，標稱電壓：3.7V，額定容量：300mAh 1.11Wh，生產日期：2023年4月。

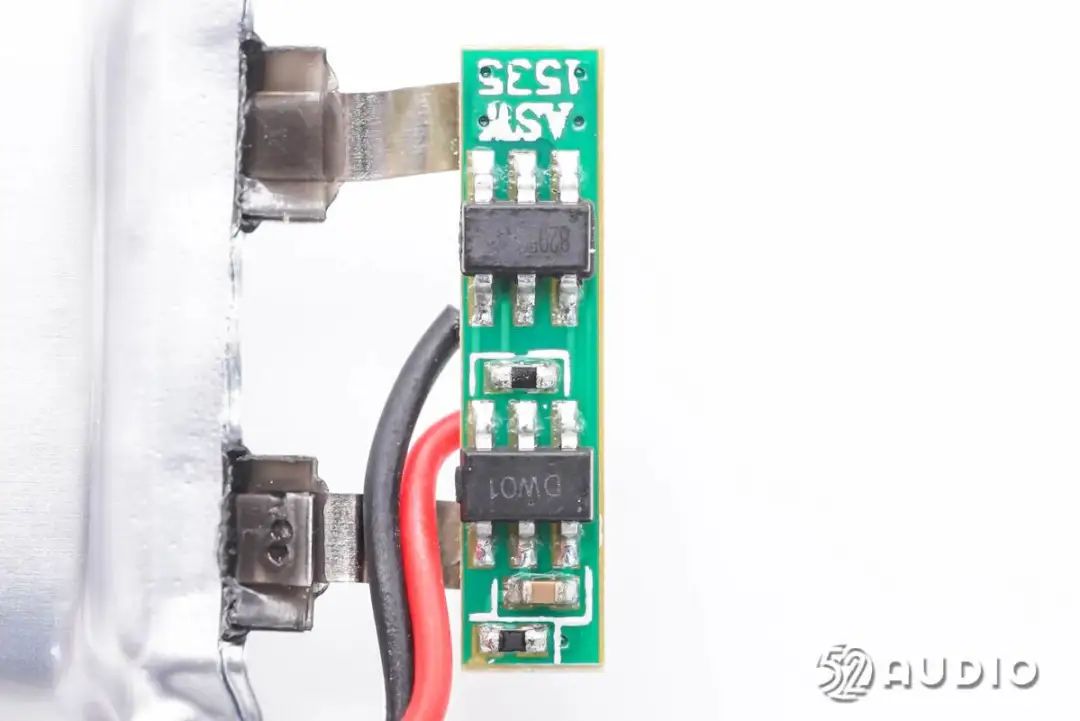

電池保護板一側電路一覽，設置有鋰電保護IC和管，負責電池的充放電保護。

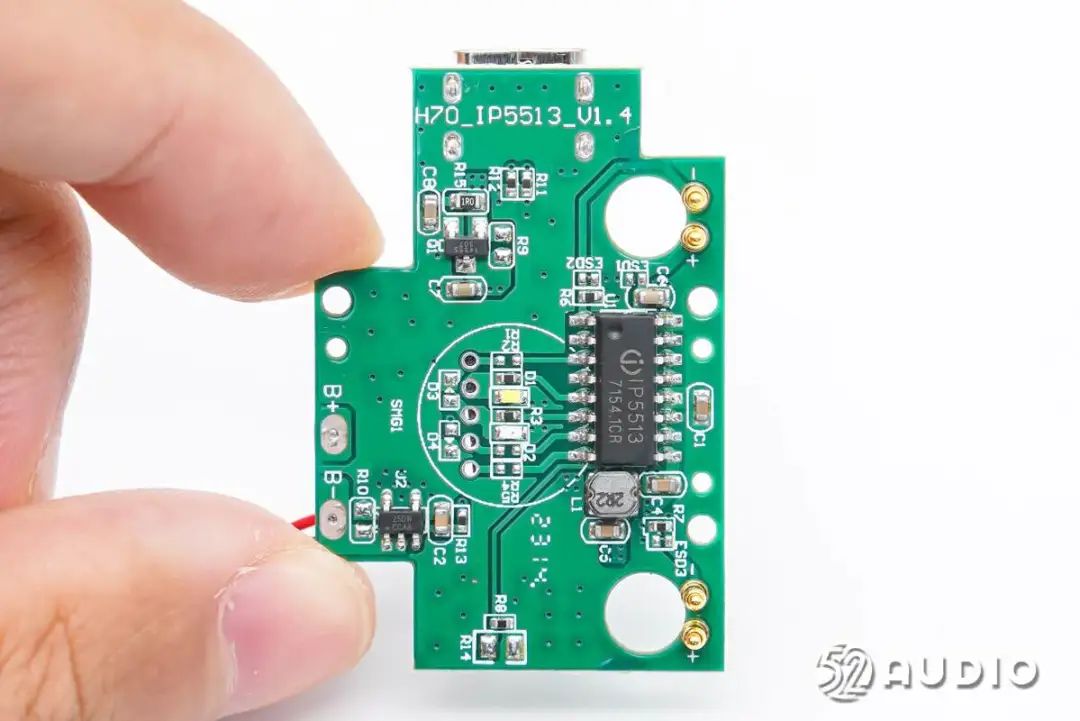

充電盒主板一側電路一覽。

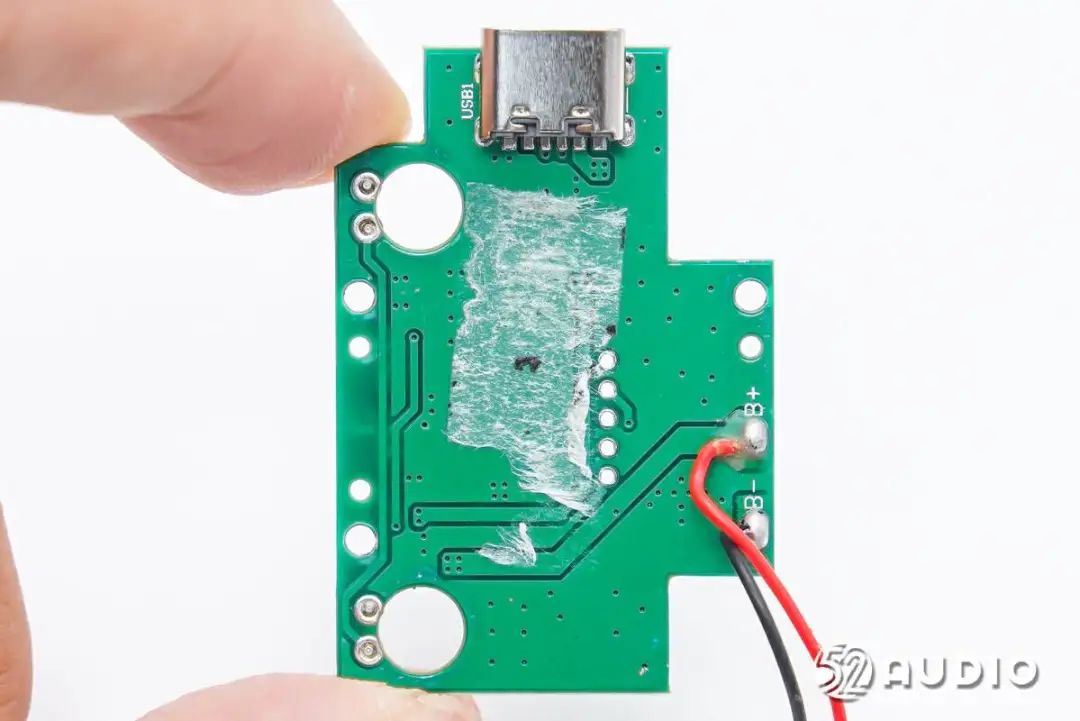

充電盒主板另外一側電路一覽。

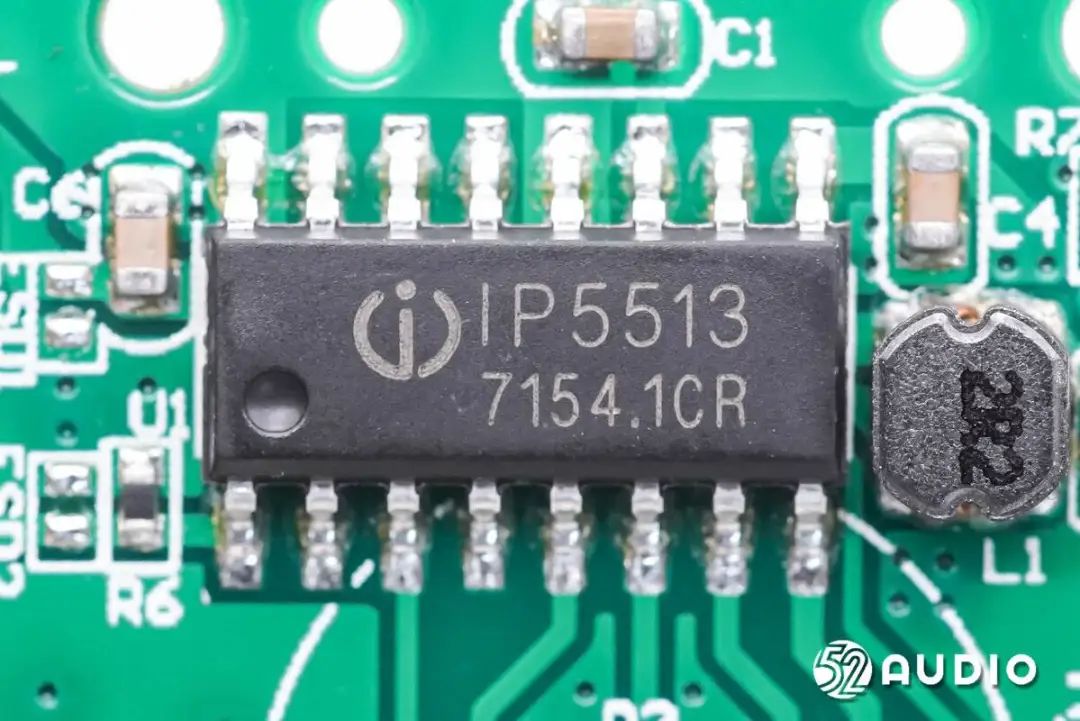

INJOINIC英集芯IP5513是一款集成5V升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SoC，為TWS藍牙耳機充電倉提供完整的電源解決方案。IP5513的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。
IP5513內置一個5V輸出、同步整流的升壓DC-DC，功率管內置，提供最大300mA輸出電流，升壓效率高至93%；IP5513的線性充電提供最大500mA充電電流， 可靈活配置最大充電電流。內置IC溫度和輸入電壓智能調節充電電流功能。

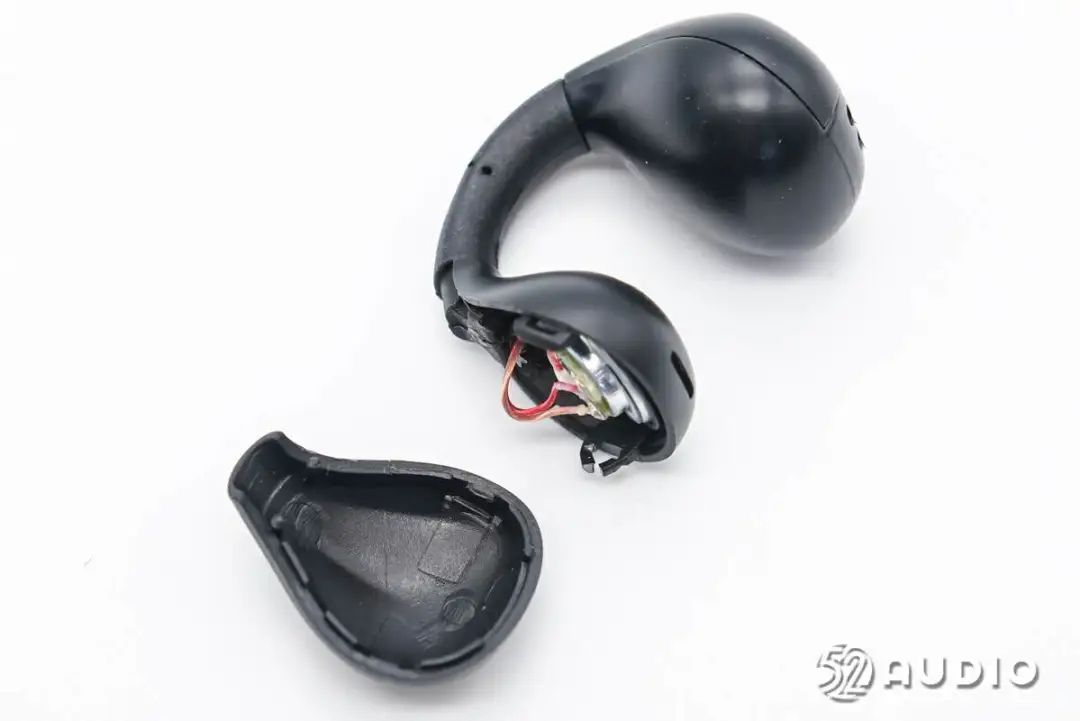

進入耳機拆解部分，首先去掉發聲單元腔體蓋板。

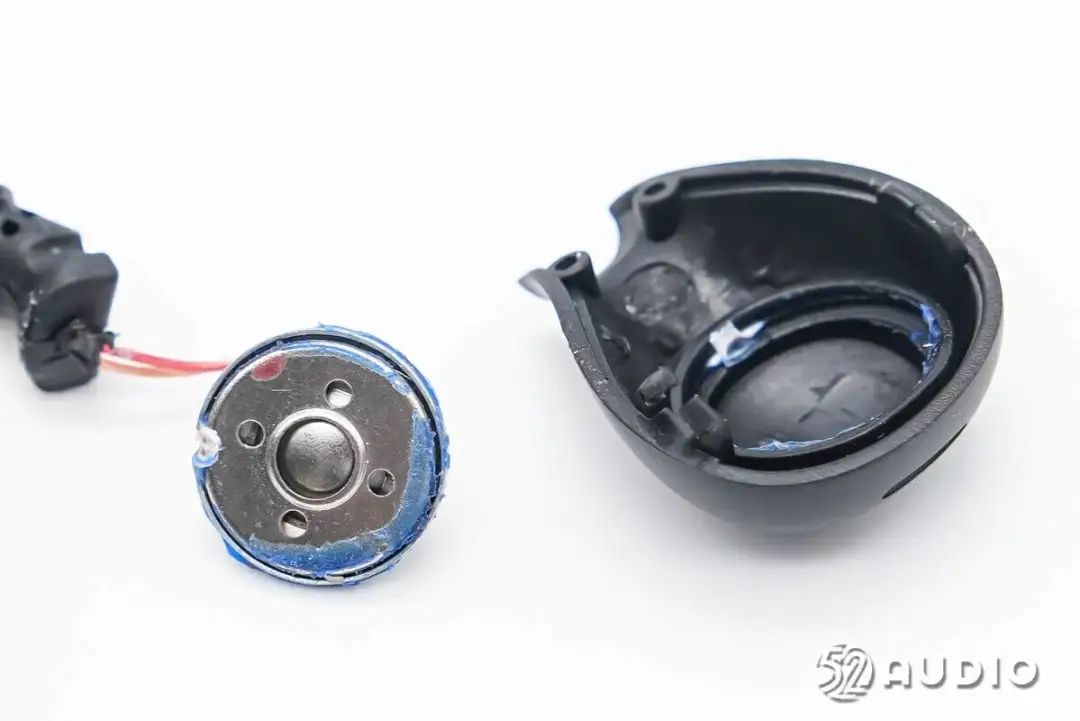

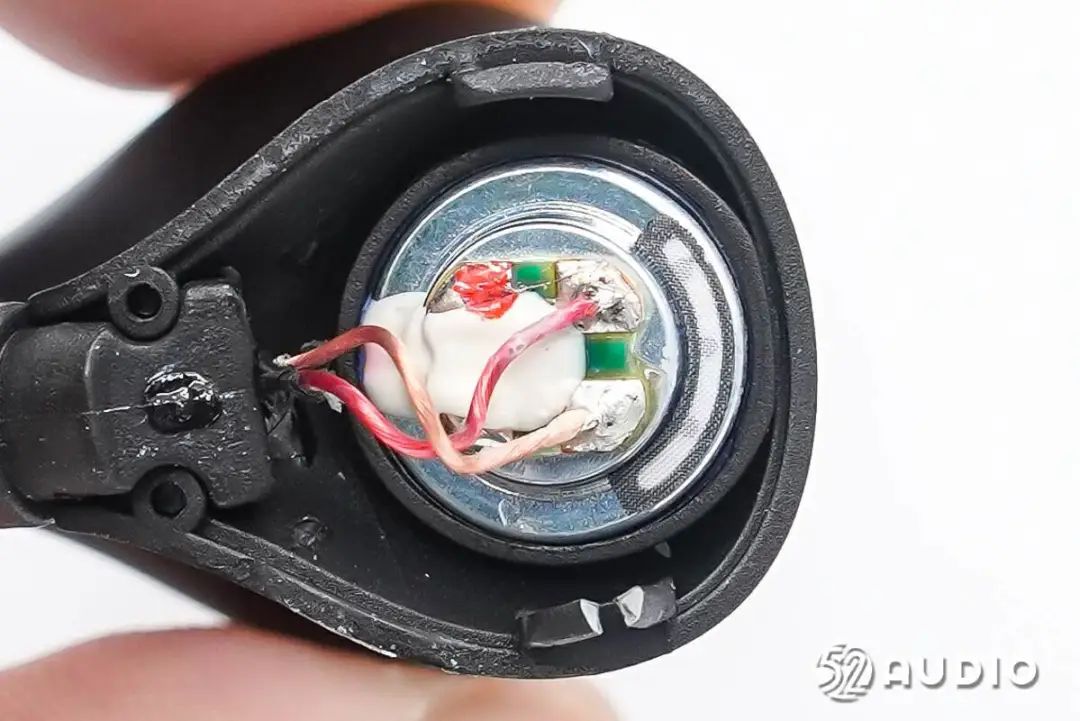

腔體內部揚聲器單元結構一覽。

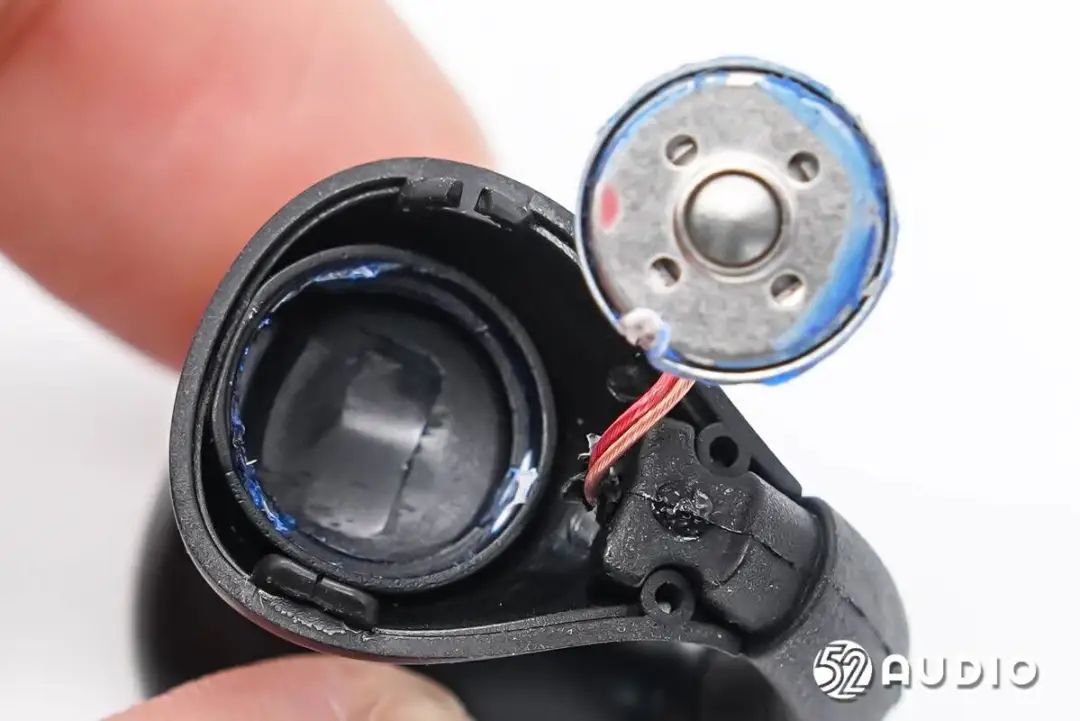

掀開揚聲器，腔體內部結構一覽。

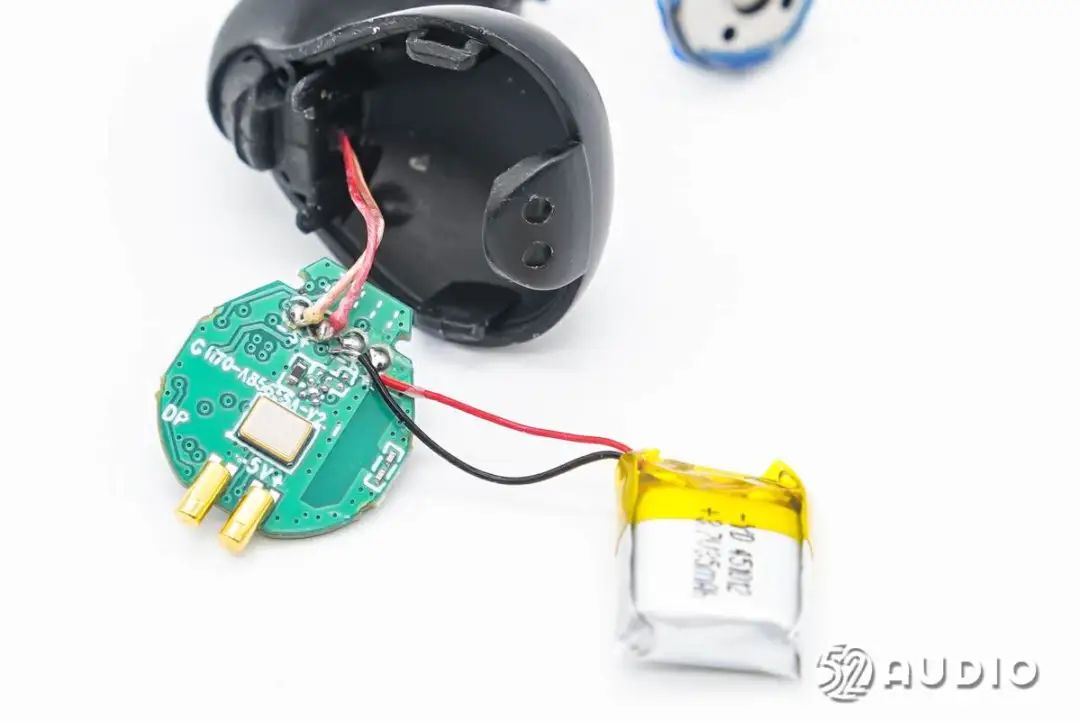

腔體內部結構一覽，設置有主板和電池單元。

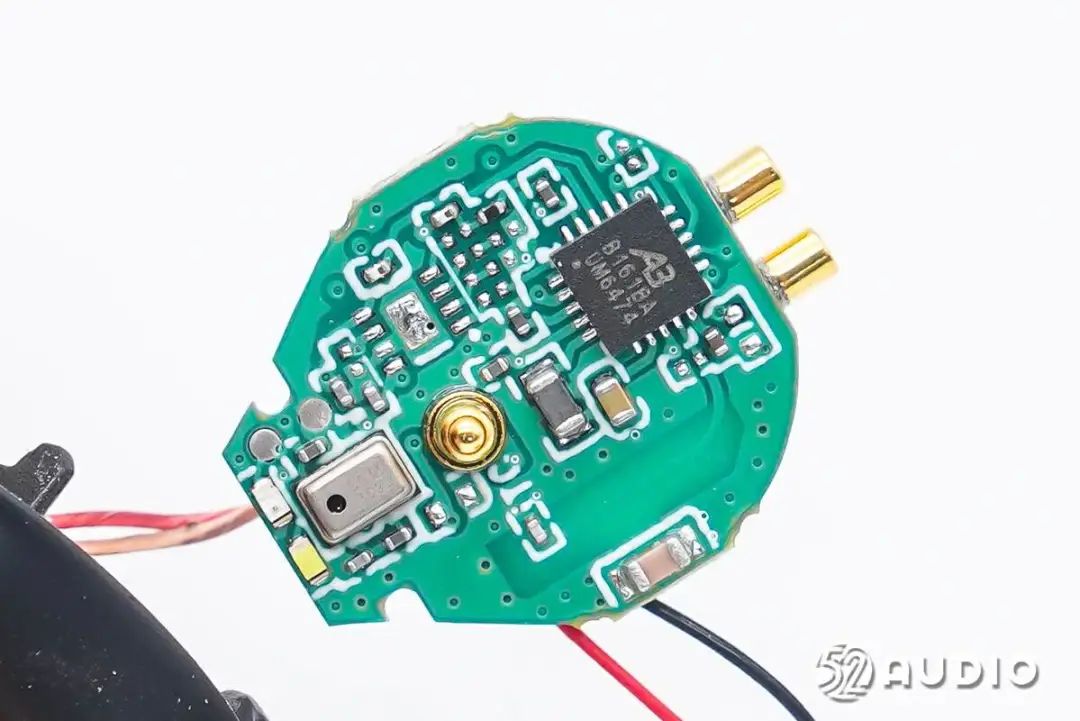

耳機主板一側電路一覽。
Bluetrum中科藍訊AB5656A2藍牙音頻SoC，內置32位高性能RISC-V處理器，支持DSP指令，運行頻率最高125MHz，內置2Mbit閃存，113KB RAM，帶可編程上拉和下拉電阻器的柔性GPIO引腳，支持GPIO喚醒和中斷。
AB5656A2支持藍牙5.4，TX最大輸出功率+9dBm，RX靈敏度-90.5@ Basic Rate/-94@ EDR；具有16bit單聲道DAC（信噪比102dB，帶耳機放大器輸出）和16bit單通道ADC（信噪比94dB）的音頻編加碼器，支持靈活的音頻均衡器調整；支持單聲道MIC放大器輸入；支持低功耗觸摸鍵，內置看門狗，內置PMU，如充電器/降壓/LDO等。

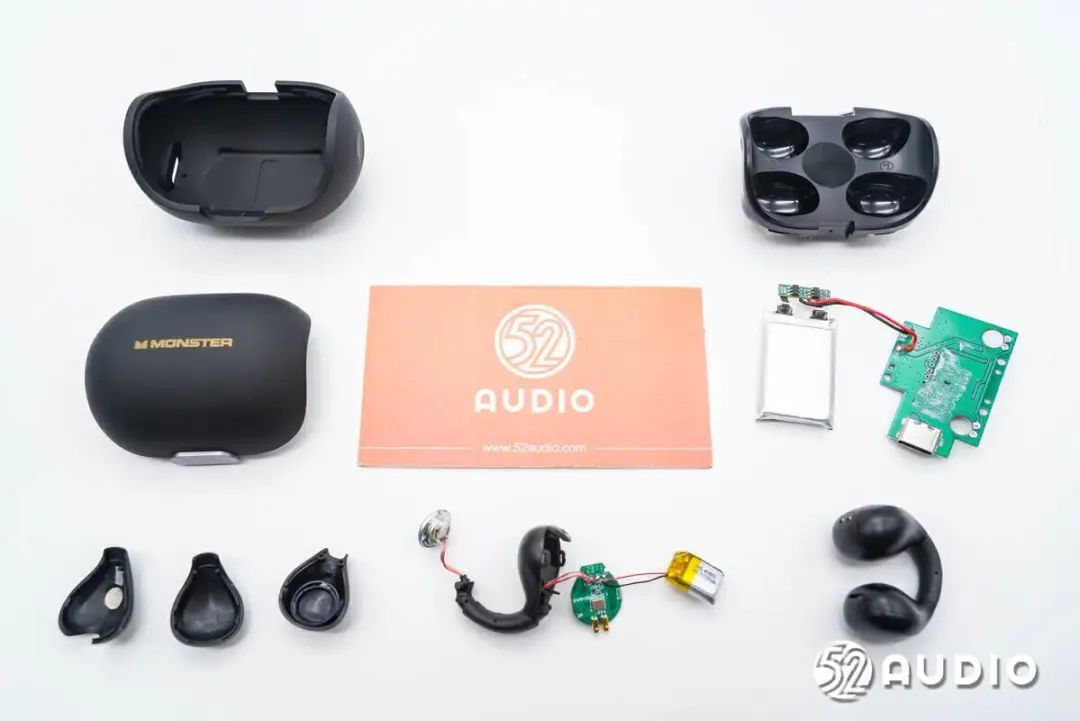

Monster魔聲Open Ear 101開放式藍牙耳機拆解全家福。
三、總結
Monster魔聲Open Ear 101開放式藍牙耳機充電盒體積小巧圓潤，握持舒適、外出便攜；機身為黑色啞光質感，設計有金色品牌LOGO和銀色開蓋扣。開放式耳機采用了耳夾式設計，佩戴使用時夾在耳廓上，出音嘴正對耳道，從而實現開放式聆聽體驗；耳機彎臂具有彈性，可以適應個性化佩戴需求，并采用了硅膠材質，提升貼合皮膚的舒適性。
內部結構配置方面，充電盒結構非常簡潔，僅包括主板和電池單元。內置鋰電池容量300mAh，配備有電路保護板負責充放電保護；主板上搭載了INJOINIC英集芯IP5513多功能電源管理SoC，集成了5V升壓轉換器、鋰電池充電管理、電池電量指示等功能，單芯片為充電盒提供了完整的電源解決方案。
耳機內部搭載了10mm動圈單元，來自YD億等新能源的35mAh鋰電池，主板上采用了一顆MEMS麥克風拾音，主控芯片為Bluetrum中科藍訊B1618A藍牙音頻SoC，采用32位高性能RISC-V處理器，支持藍牙5.4，支持單聲道MIC放大器輸入，支持低功耗觸摸鍵，內置PMU。
